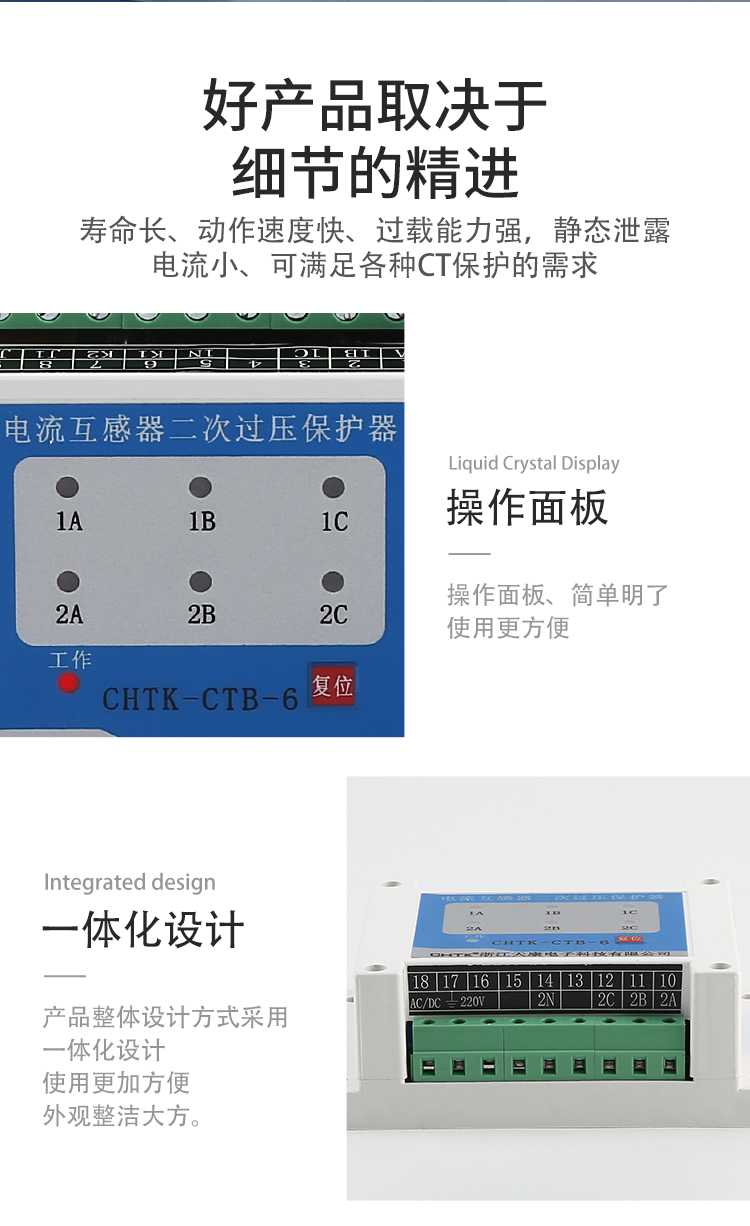

CTB-3电流互感器二次过电压保护器

  • 咨询电话:0577-61725571 62702756
  • 邮箱:1341962009@qq.com

一、概述


  电流互感器(简称CT)在电力系统中,广泛应用于一次测量、控制和保护。正常工作时,二次侧处于近似短路状态,输出电压很低,但在运行中如果二次绕组开路,或一次绕组流过异常电流(如雷电流、谐振过电流、电容充电电流、电感启动电流等),就会在二次侧产生数千伏甚至上万伏的过电压,这不仅给二次系统绝缘造成危害,甚至危及工作人员的生命安全。

我公司生产的CTB系列电流互感器二次过电压保护器就是针对这一情况而设计,能够有效防止因CT二次开路而引起的事故。


二、适用范围


  电流互感器二次过电压保护器主要适用于CT二次侧的差动绕组、过流绕组、测量绕组、母线保护绕组、备用绕组等,用于抑制瞬态过电压低于设备耐冲击过电压,泄放电涌能量,从而保护系统电路及设备。


三、正常使用条件和安装条件


1. 正常使用条件
a. 电压:持续施加在过压保护器接线端子间的电压不应超过其最
大持续工作电压。
b. 使用环境温度:-20℃~70℃。
c.  使用环境湿度:<95%RH。
d. 外壳防护等级:IP20。
e. 污染等级:安装地点的污染等级为2级。
2.安装条件
a. 安装类别:根据过电压保护器的电压保护水平分为Ⅱ、Ⅲ两个类别;

b. 安装位置:


供电电源

交直流输入100-240V

正常漏电流IL20V

≤1μA

输入电阻

>100M

导通电压

>150v(可根据用户要求设定)

导通时间

50ms≤Ts≤250ms

保护继电器接点容量

AC220V/5A

使用CT规格

二次侧峰值大于150V

保护电流

5A

工作环境

温度:-20℃~+70℃  湿度:≤95%RH

复方方式

手动按钮复位

抗震性能

10-50-10HZ 2g 3min

可靠安全性

符合IEC834-1要求

工作电源

AC220V,50HZ

功   耗

≤5W

安装方式

轨道式


推荐用于较少暴露的地点;
应安装在无显著振动和冲击的地方。

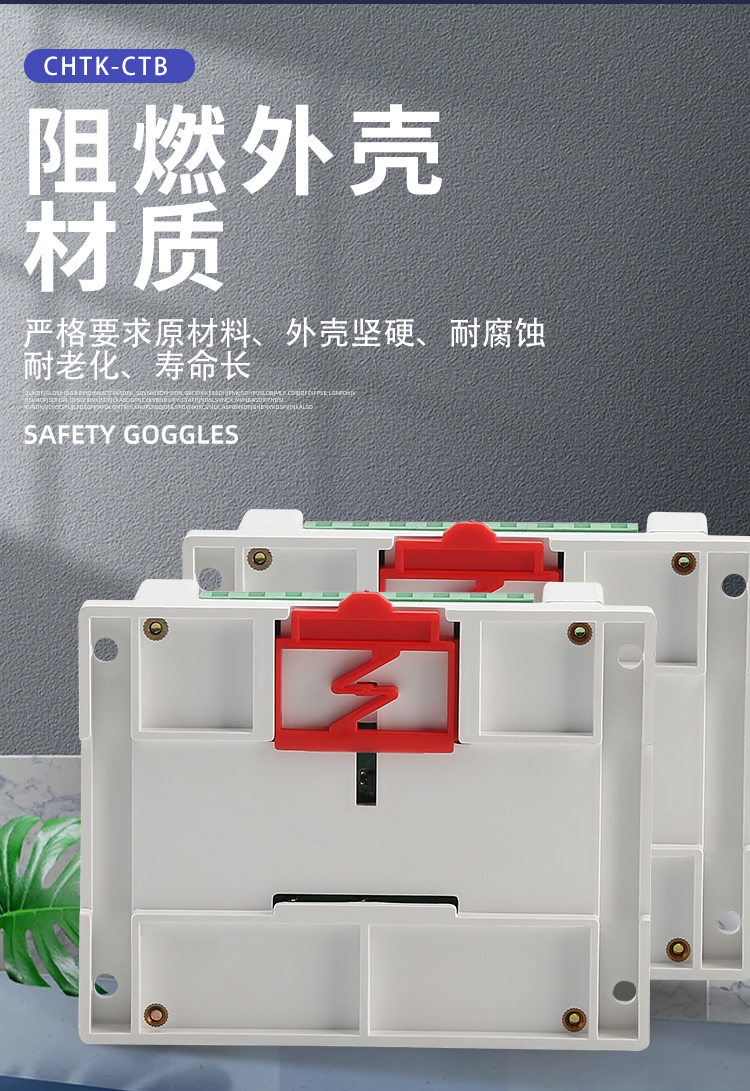

3. 安装方式:采用TH35-7.5型钢轨安装。

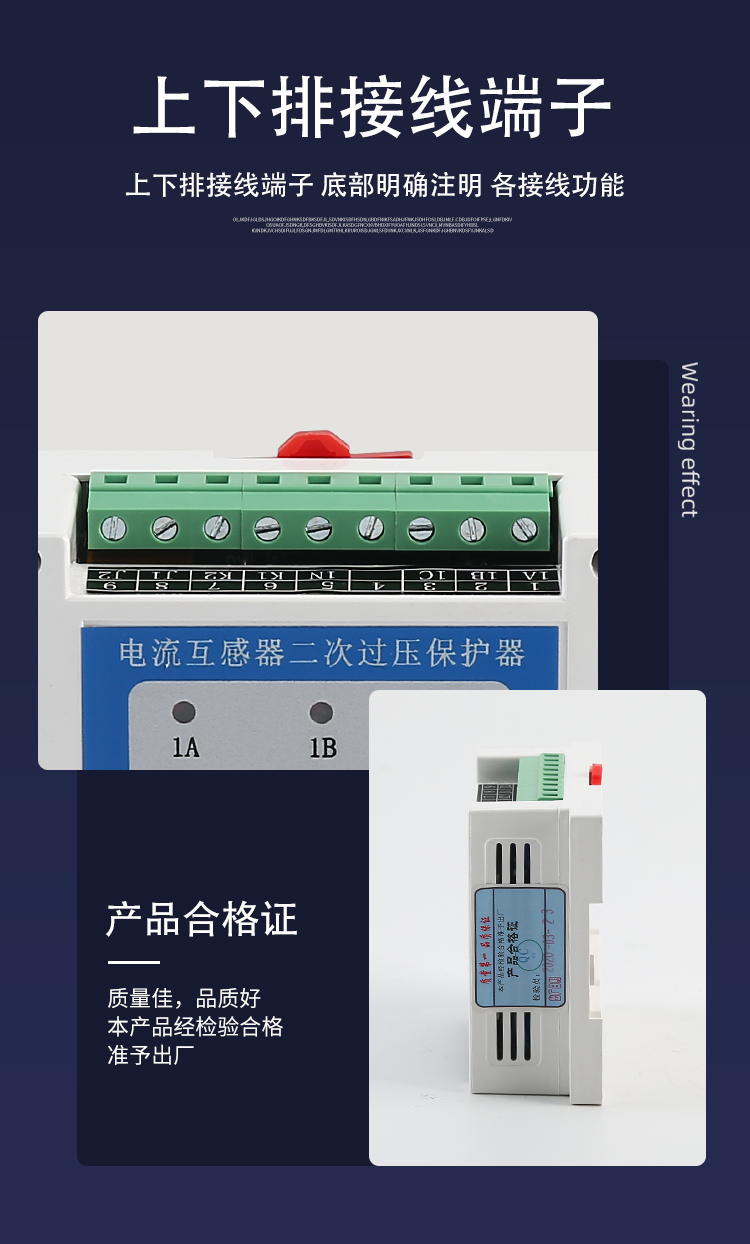

4. 接线方式:螺钉压紧接线。
