CHTK900UI-3K4Y(黑色)

  • 咨询电话:0577-61725571 62702756
  • 邮箱:1341962009@qq.com

概述


三相电压电流组合表是一种具有可编程测量、显示、数字通讯功能的多功能电测仪表,能够完成电量测量、数据显示、采集及传输,可广泛应用变电站自动化,配电自动化、智能建筑、企业内部的电能测量、管理、考核。测量精度为0.5级、实现LED现场显示和远程RS-485数字接口通讯采用MODBUS-RTU通讯协议。


特点


测量:三相电压、三相电流

显示:三排LED数码/LCD液晶显示、可视度

通讯:RS485通讯,MODBUS-RTU协议

输入:4路开关量输入

输出:4路开关量输出

扩展:可直接从电流、电压互感器接入信号,现场可编程设置输入参数变比

用途:可广泛应用变电站自动化,配电自动化、智能建筑、企业内部的电能测量、管理、考核

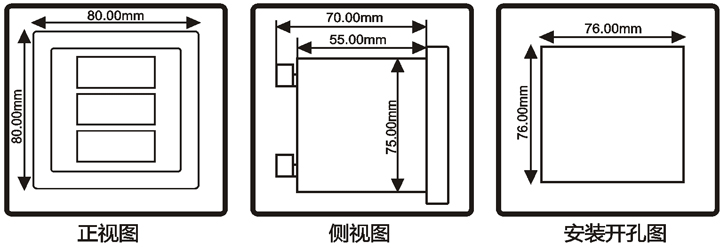

外形图及开孔尺寸图



实物示意图

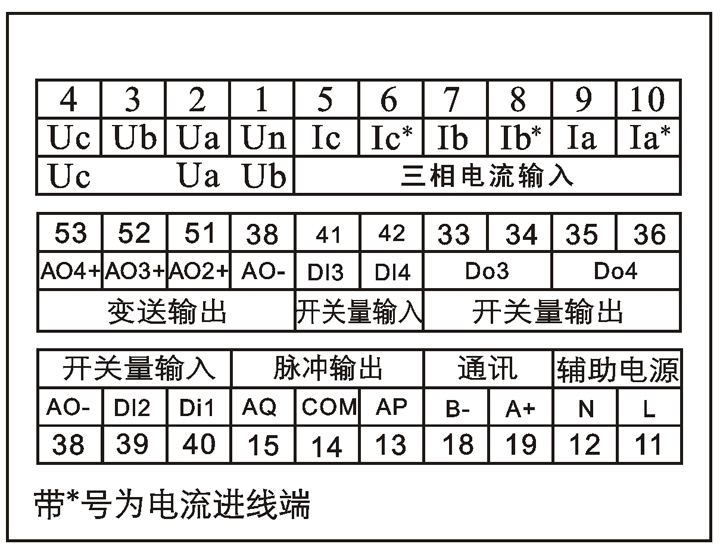

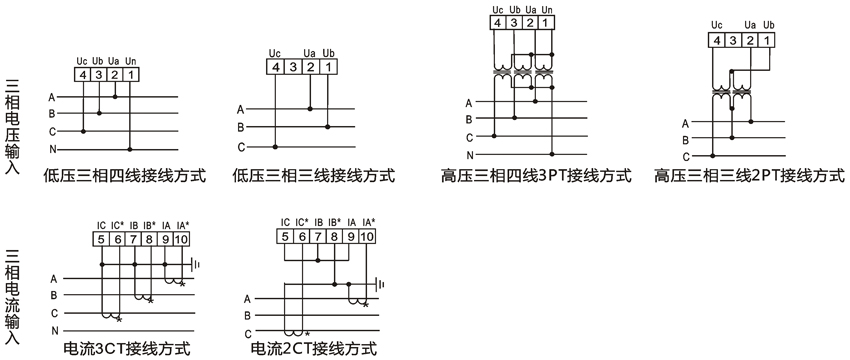

实物接线图
